Die neue Werkzeugmaschine der Spitzenklasse

  • Gerader Schnitt / Gehrungslippe
  • Brücken
  • Perforieren, Abfallstücke werden mit Druckluft entfernt
  • Schneid-/Rilllinien, Abfallstücke werden mit Druckluft entfernt
  • Räumen mit mehreren Räumwerkzeugen und einstellbarer Räumtiefe
  • Haltepunkte schleifen mit 6 unterschiedlichen Scheiben
  • Biegen mit Biegehülsentechnologie, 33% schneller als bisher
  • Superstarke neue Verriegelungsvorrichtung im Biegebereich, die für verbesserte Genauigkeit, drastisch erhöhte Geschwindigkeit und Ebenheit der Stahllinien sorgt
  • Beschriften

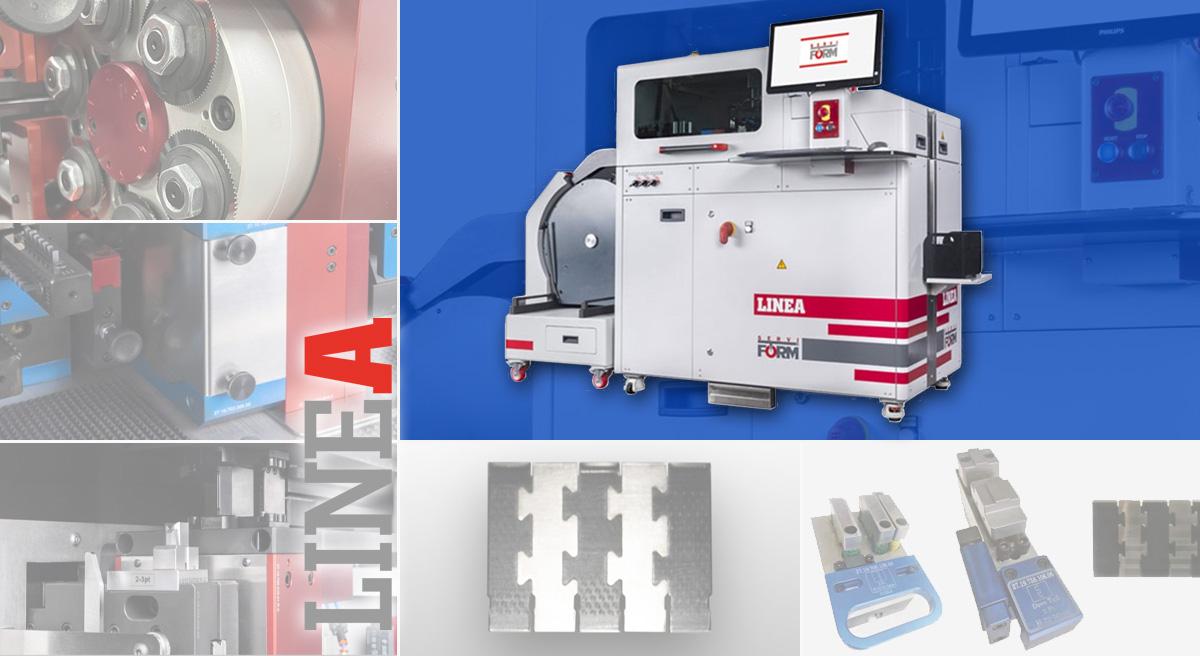

Die neue Generation von High-End-Biegemaschinen, weiterentwickelt um frühere Generationen von Maschinen zu ersetzen.

1.  Unsere LineA ist mit allen oben genannten Eigenschaften für Hersteller hochwertiger Stanzformen ausgestattet.

2.  Die LineA verwendet die Serviform SDDS Steuerungssoftware. Die Hauptmerkmale der Software sind: einfache Bedienung, perfekte Integtrierbarkeit in bestehende Netzwerke und extreme Flexibilität.

3.   Die LineA arbeitet mit Bandstahl von 10 mm bis 32 mm Höhe in 1,5, 2, 3 und 4 pt. Standardmäßig werden alle Maschinen des SDDS (Serviform Digital Diemaking System) und auch LineA durch eine neu entwickelte Software, basierend auf Windows, gesteuert. Diese Software wurde speziell für die High-End Stanzformherstellung entwickelt.

4.   Verschiedene Spezialwerkzeugkassetten ermöglichen die Erstellung von Sonderlinien wie z.B. Schwalbenschwanz-Kombinationslinien, Verriegelungspunkte für geschlossene Formen und spezielle Schnitte für Rilllinien zur Verwendung in Verbindung mit Stahlplatten.

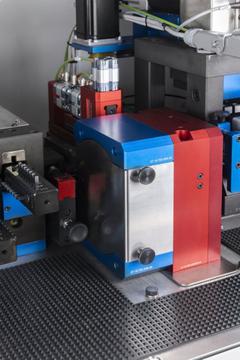

5.   Dank der Übernahme des innovativen Biegehülsenkonzepts (eingeführt mit unseren EcoPlus- und EcoGiant-Maschinen) ist der Wechsel von einer Pointage zur anderen jetzt noch schneller als zuvor und kann ohne Werkzeuge durchgeführt werden.

6.   Die Biegegeschwindigkeit ist 33 % schneller als bei unserer schnellsten vorherigen Biegemaschine!

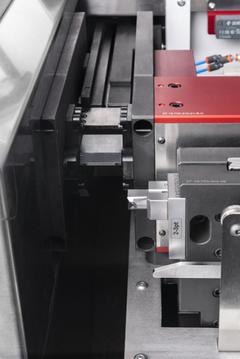

7.   In der LineA kommt eine neuartige Verriegelungsvorrichtung zum Einsatz, die sicherstellt, dass sich die Stahllinie während des Biegevorgangs nicht bewegen kann, dies ermöglicht engere Biegungen und erhöht die Genauigkeit.

8.   Die LineA ist mit einer komplett neu gestalteten Inline-Räumeinheit ausgestattet. Es gibt mehrere Räumwerkzeuge auf beiden Seiten der Linien, verschiedene Formen des Räumens sind nun möglich. Räumen am Ende und am Anfang der Teile, mit vollständigem Schutz der Lippe ist jetzt möglich, um auch am Linienende genau anschleifen zu können.

9.   Eine komplett neu gestaltete Schleifeinheit mit 6-Scheiben erzeugt geometrisch perfekte und gleichmäßige Räumungen, alles in einem Prozeß. Sechs elektrisch angetriebene Spindeln mit individueller Tiefensteuerung kommen zum Einsatz, die mit den Ultranick-Hartmetall-Nickwerkzeugen ausgestattet sind und von der Maschinensteuerungssoftware angesteuert werden. Das Räumungsschleifen ist jetzt 5 mal schneller als vorher. Die Positionen der Räumungen werden automatisch aus der CAD-Zeichnung übernommen. Ein leistungsstarkes Absaugsystem garantiert einen absolut sauberen Betrieb.

10.   Mehrere internationale Patente sind angemeldet, das Patent für die Räumvorrichtung ist beantragt.

11.   Maschinensicherheit zertifiziert durch Bureau Veritas.

12.   Geeignet für Industrie 4.0!
